抗硫化電阻常常指的是厚膜電阻。普通的貼片電阻也具有一定的抗硫化能力,但由于某些電子產品或電子設備使用時所處的環境是具有較高硫化物質濃度的環境,故需要使用更耐硫化的貼片電阻,目前厚膜電阻抗硫化的解決方案常采用如下兩種方案:一種是調整電極膏的成份,在銀電極膏品中增加一些貴金屬,增強銀的結合力以提升抗硫化性能;另一種是調整電阻的結構或增加電極的保護層來達到抗硫化目的。
1. 硫化機理
當外界物質中有 S,CL 或 Br 等腐蝕性物質時,S 從縫隙進入與銀層發生反應,導致銀局部不導電或?qū)щ娦阅懿?嚴重時會導致銀層斷開,從而造成阻值 OPEN 的不良.圖 2 為電極被硫化(腐蝕)現象,正電極
交接處鍍層下方銀層被腐蝕,圖 3 為電極正常情形。

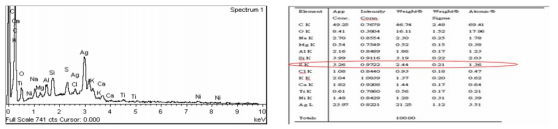

正電極斷開處鍍層下方銀層被腐蝕物質的成份用 SEM 測量，測量被腐蝕處含有硫。成分具體如圖 5 所示。
(圖五具體成分列表)
2．抗硫化電阻器介紹

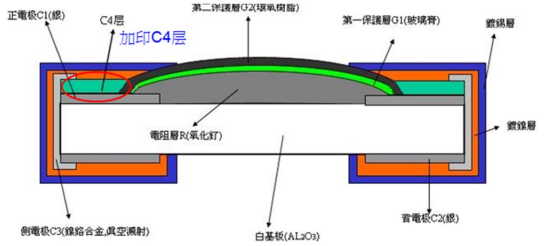

針對電阻銀遷移和硫化問題，厚聲專門研發了抗硫化電阻器，此產品可有效預防電阻銀遷移和抗硫化。如圖 ⑥ 所示。
厚聲抗硫化電阻器 C1 電極含鈀。普通品 G2 保護層和鎳錫層之間容易產生縫隙,抗硫化產品增加了 C4 層，C4 層與 G2 層不會產生裂縫(同種物質的結合）可有效阻止外界物質進入,所以產品 C4起到預防銀遷移和抗硫化的作用。
3．抗硫化電阻器的應用
以目前的認識及了解，電子產品在如下環境中也會出現硫化腐蝕現象,抗硫化產品主要可應用于如下電子產品中: 汽車、工業電源、高端計算機，戶外廣告牌等戶外產品、手提電腦、自動化應用;汽車用電阻，通訊基地臺；用于化工廠、礦業、火力發電廠的電阻同樣存在被硫化的危險。
除上以外, 火山氣體排放的地方，火力發電廠等的電子設備,包括溫泉區;以及電子產品在加工過程中有接觸過硫化橡膠的區域。
4.結論
當銀遷移時，需注意下列幾點。電阻層表面受潮，吸附水份而發生電離，形成的銀離子向陰極移動析出形成樹枝狀。需要做好防水、防潮等措施。由于電阻本身結構問題,經過多次焊接或冷熱沖擊后鎳層與 G2 保護層是金屬與非金屬的結合面，熱漲冷縮系數不同而產生裂縫，當外界物質中如水份,硫,溴,氯會從縫隙侵入到銀表面。需要做好防水、清潔等措施?？沽蚧衲べN片電阻器是一款專門針對抗硫化能力的產品，所以抗硫化試驗結果優于其它產品。
以上是厚聲的抗硫化貼片電阻器應用的詳細介紹，如需要完整的解決方案聯系在線客服即可獲得。順海科技主營電子電器測試和代理電阻，電容，保險絲等各大品牌。
1. 硫化機理
當外界物質中有 S,CL 或 Br 等腐蝕性物質時,S 從縫隙進入與銀層發生反應,導致銀局部不導電或?qū)щ娦阅懿?嚴重時會導致銀層斷開,從而造成阻值 OPEN 的不良.圖 2 為電極被硫化(腐蝕)現象,正電極
交接處鍍層下方銀層被腐蝕,圖 3 為電極正常情形。

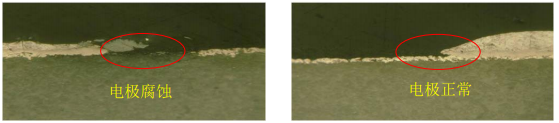

(圖二 左端正電極被腐蝕圖) (右端正電極正常圖)
測量正電極交接處如圖 4 所示。
2．抗硫化電阻器介紹
針對電阻銀遷移和硫化問題，厚聲專門研發了抗硫化電阻器，此產品可有效預防電阻銀遷移和抗硫化。如圖 ⑥ 所示。
3．抗硫化電阻器的應用
以目前的認識及了解，電子產品在如下環境中也會出現硫化腐蝕現象,抗硫化產品主要可應用于如下電子產品中: 汽車、工業電源、高端計算機，戶外廣告牌等戶外產品、手提電腦、自動化應用;汽車用電阻，通訊基地臺；用于化工廠、礦業、火力發電廠的電阻同樣存在被硫化的危險。
當銀遷移時，需注意下列幾點。電阻層表面受潮，吸附水份而發生電離，形成的銀離子向陰極移動析出形成樹枝狀。需要做好防水、防潮等措施。由于電阻本身結構問題,經過多次焊接或冷熱沖擊后鎳層與 G2 保護層是金屬與非金屬的結合面，熱漲冷縮系數不同而產生裂縫，當外界物質中如水份,硫,溴,氯會從縫隙侵入到銀表面。需要做好防水、清潔等措施?？沽蚧衲べN片電阻器是一款專門針對抗硫化能力的產品，所以抗硫化試驗結果優于其它產品。
以上是厚聲的抗硫化貼片電阻器應用的詳細介紹，如需要完整的解決方案聯系在線客服即可獲得。順海科技主營電子電器測試和代理電阻，電容，保險絲等各大品牌。
