原標題：玻璃釉電阻
什么是玻璃釉電阻？玻璃釉電阻又叫金屬玻璃釉電阻器，英文稱：metal glaze resistor，在1993年經全國科學技術名詞審定委員會審定發布電子學名詞。而在電子電路中都能經常看到玻璃釉電阻，眾所周知電阻種類是非常的多，每個電阻形狀、特點、應用都是不同的，另外玻璃釉電阻是電阻比較特殊的一種，它是由貴金屬銀、鈀、銠、釕等的氧化物(如氧化鈀、氧化釕等)粉末與玻璃釉粉末混合，再經有機黏合劑按一定的比例調制成一定粘度的漿料，然后用絲網印刷法涂覆在陶硅基體上，經高溫?zé)Y(jié)而制成，那么玻璃釉電阻性能指標、形狀、特點等方面想必有些朋友不是很了解，那么小編為大家詳細介紹這款玻璃釉電阻吧。
玻璃釉電阻結構圖如下
玻璃釉電阻RI40型號性能指標如下表
玻璃釉電阻特點
體積小，重量輕；
噪聲小，高頻特性好；
耐濕、耐溫，穩定性好；
阻值范圍寬，阻值范圍為4.7Ω-200MΩ；
額定功率一般為1/8W、1/4W、I I2 W、lW、2W，大功率型有500W；
玻璃釉電阻應用
玻璃釉電阻廣泛應用在于鎮流器、放大器、工業電源、家用電器、電傳視訊，計算機、汽車電路、儀器儀表等
以上內容主要介紹玻璃釉電阻簡述、玻璃釉電阻結構、玻璃釉電阻性能指標、玻璃釉電阻特點、玻璃釉電阻應用等方面。
深圳市順?？萍加邢薰臼且患覍I(yè)的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：玻璃釉電阻、金屬玻璃釉電阻器、什么是玻璃釉電阻、玻璃釉電阻性能指標、玻璃釉電阻結構、玻璃釉電阻特點、玻璃釉電阻應用
什么是玻璃釉電阻？玻璃釉電阻又叫金屬玻璃釉電阻器，英文稱：metal glaze resistor，在1993年經全國科學技術名詞審定委員會審定發布電子學名詞。而在電子電路中都能經常看到玻璃釉電阻，眾所周知電阻種類是非常的多，每個電阻形狀、特點、應用都是不同的，另外玻璃釉電阻是電阻比較特殊的一種，它是由貴金屬銀、鈀、銠、釕等的氧化物(如氧化鈀、氧化釕等)粉末與玻璃釉粉末混合，再經有機黏合劑按一定的比例調制成一定粘度的漿料，然后用絲網印刷法涂覆在陶硅基體上，經高溫?zé)Y(jié)而制成，那么玻璃釉電阻性能指標、形狀、特點等方面想必有些朋友不是很了解，那么小編為大家詳細介紹這款玻璃釉電阻吧。

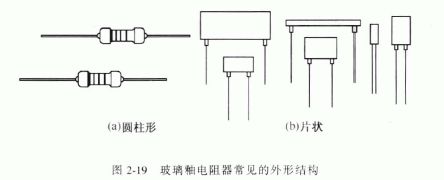

玻璃釉電阻結構圖如下
玻璃釉電阻RI40型號性能指標如下表
| 型號 | 70°C額定功率 | 電阻溫度系數 | 元件極限電壓 | 絕緣電壓 | 阻值范圍（Ω）（+5%） |
| RI40 | 0.25W | 土200 | 350V | 500V | 100K-10M |
| RI40 | 0.5W | 土200 | 500V | 750V | 100K-33M |
| RI40 | 1W | 土200 | 700V | 1000V | 100K-56M |
| RI40 | 2W | 土200 | 700V | 1000V | 100K-100M |
| RI40 | 3W | 土200 | 700V | 1000V | 100K-100M |
玻璃釉電阻特點
體積小，重量輕；
噪聲小，高頻特性好；
耐濕、耐溫，穩定性好；
阻值范圍寬，阻值范圍為4.7Ω-200MΩ；
額定功率一般為1/8W、1/4W、I I2 W、lW、2W，大功率型有500W；
玻璃釉電阻應用
玻璃釉電阻廣泛應用在于鎮流器、放大器、工業電源、家用電器、電傳視訊，計算機、汽車電路、儀器儀表等
以上內容主要介紹玻璃釉電阻簡述、玻璃釉電阻結構、玻璃釉電阻性能指標、玻璃釉電阻特點、玻璃釉電阻應用等方面。
