原標題：電阻功率怎么看
電阻功率怎么看？電阻的功率是指通當電流通過電阻器時，由于存在在其兩端的電壓，電阻以電的形式損失電能，電流越大，電阻器就會越熱。這被稱為電阻器額定功率。而電阻功率是它們的電阻值和以瓦特為單位的電功率（W），眾所周知電阻的功率跟它的體積大小有關，體積越大功率越大，當然這是有標準規定的并不是計算出來的。比如常用0603貼片電阻對應功率關系為1/10W，0805貼片電阻對應功率關系為1/8W等這些都是根據電阻本身體積大小有關，如果是單純從表面則是無法看出電阻的功率的，小編建議直接找本電阻廠商的規格書看或可以先用游標卡尺測量一下電阻的封裝尺寸，然后對照下表查一下即可知道功率的大小。下面小編列出常規九種貼片電阻的功率對應表方便大家參考。
常規九種貼片電阻的封裝與功率、電壓關系如下表：
陶瓷管型封裝尺寸：0402、0603、0805、1206、1210、2010、1812、2512；
阻值：1毫歐至100毫歐；
精度：1%至5%；
溫度系數：TCR100至TCR600；
額定功率：最大功率可達3W；
合金型封裝尺寸：1206、2010、2512、2725、2728；
阻值：0.5毫歐至100毫歐；
精度：0.5%至5%；
溫度系數：TCR15至TCR50；
額定功率：最大功率可達4W；
注意事項 ：
（1）設計和使用貼片電阻時，最大功率不能超過其額定功率，否則會降低其可靠性；
（2）一般按額定功率的70%降額設計使用；
（3）也不能超過其最大工作電壓，否則有擊穿的危險；
（4）一般按最高工作電壓的75%降額設計使用；

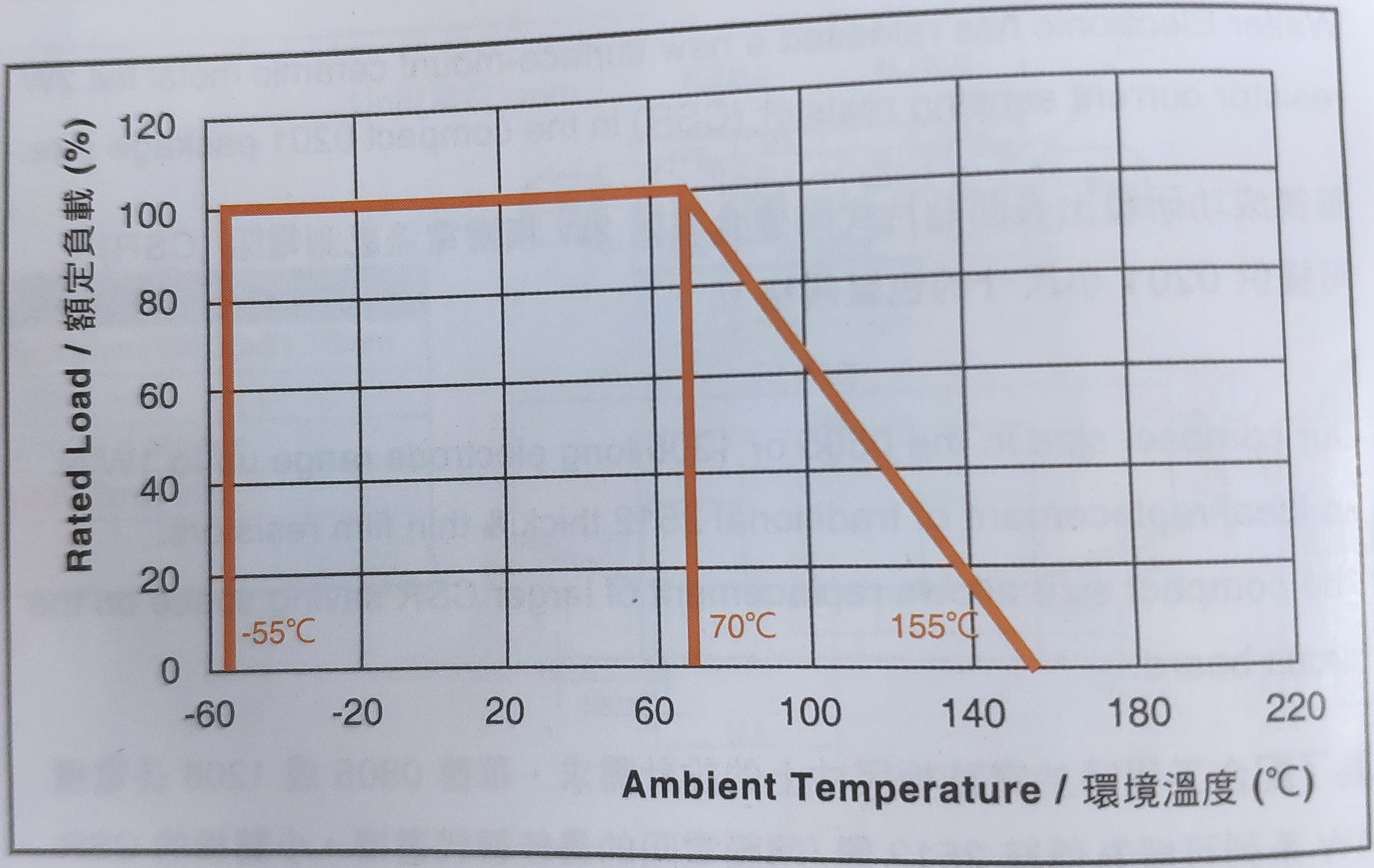

（5）當環境溫度超過70°C，必須按照以下降額曲線圖降額使用；
以上內容主要介紹電阻功率怎么看相關簡述。
深圳市順?？萍加邢薰臼且患覍I(yè)的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：電阻功率怎么看、電阻功率怎么看出來
電阻功率怎么看？電阻的功率是指通當電流通過電阻器時，由于存在在其兩端的電壓，電阻以電的形式損失電能，電流越大，電阻器就會越熱。這被稱為電阻器額定功率。而電阻功率是它們的電阻值和以瓦特為單位的電功率（W），眾所周知電阻的功率跟它的體積大小有關，體積越大功率越大，當然這是有標準規定的并不是計算出來的。比如常用0603貼片電阻對應功率關系為1/10W，0805貼片電阻對應功率關系為1/8W等這些都是根據電阻本身體積大小有關，如果是單純從表面則是無法看出電阻的功率的，小編建議直接找本電阻廠商的規格書看或可以先用游標卡尺測量一下電阻的封裝尺寸，然后對照下表查一下即可知道功率的大小。下面小編列出常規九種貼片電阻的功率對應表方便大家參考。
常規九種貼片電阻的封裝與功率、電壓關系如下表：
| 英制 | 公制 | 額定功率 | 最大工作電壓 |
| 0201 | 0603 | 1/20W | 25 |
| 0402 | 1005 | 1/16W | 50 |
| 0603 | 1608 | 1/10W | 50 |
| 0805 | 2012 | 1/8W | 150 |
| 1206 | 3216 | 1/4W | 200 |
| 1210 | 3225 | 1/3W | 200 |
| 1812 | 4832 | 1/2W | 200 |
| 2010 | 5025 | 3/4W | 200 |
| 2512 | 6432 | 1/3W | 200 |
陶瓷管型封裝尺寸：0402、0603、0805、1206、1210、2010、1812、2512；
阻值：1毫歐至100毫歐；
精度：1%至5%；
溫度系數：TCR100至TCR600；
額定功率：最大功率可達3W；
合金型封裝尺寸：1206、2010、2512、2725、2728；
阻值：0.5毫歐至100毫歐；
精度：0.5%至5%；
溫度系數：TCR15至TCR50；
額定功率：最大功率可達4W；
注意事項 ：
（1）設計和使用貼片電阻時，最大功率不能超過其額定功率，否則會降低其可靠性；
（2）一般按額定功率的70%降額設計使用；
（3）也不能超過其最大工作電壓，否則有擊穿的危險；
（4）一般按最高工作電壓的75%降額設計使用；
（5）當環境溫度超過70°C，必須按照以下降額曲線圖降額使用；
以上內容主要介紹電阻功率怎么看相關簡述。
深圳市順?？萍加邢薰臼且患覍I(yè)的保險絲、貼片保險絲、合金電阻、貼片電阻、貼片電感、一體成型電感、TVS、ESD、 PPTC、GDT、TSS、MOS、LDO等保護器件、靜電管代理品牌有華德、薩瑞微、碩凱、天二、國巨、厚聲、旺詮、TDK、大毅、光頡、威世、ELLON、EVER、OHMS、MURATA、TAIYO、SUNLROP、TDK、LRC、ITE、SAMSUNG，專業的銷售團隊以及海量現貨庫存，為客戶提供更優質的服務，歡迎咨詢合作。
標簽：電阻功率怎么看、電阻功率怎么看出來
