保險絲盒（英文稱catch holder）是指安裝保險絲的盒子(也稱為保險絲座)，便于安裝保險絲，其中一些具有防水、防火、耐高溫等性能特點(取決于不同的材料和形狀)。
保險盒工作原理:

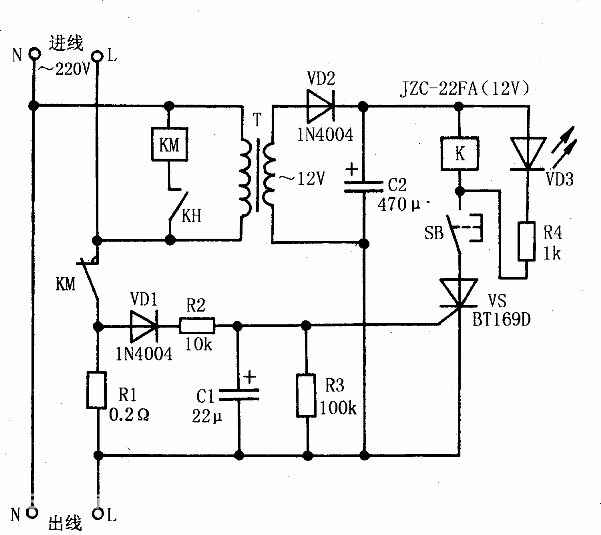

交流電子“保險絲盒”的電路如下圖所示，它實際上是一個過流保護開關。220伏交流電經電源變壓器t降壓，經晶體二極管VD2半波整流，經電容C2濾波，輸出約12V直流電，供控制電路工作。
R1是串聯在用戶相線L回路中的檢測電阻，其電阻值僅為0.2ω(可變)；它不會影響主電路。流過它的電流是用戶的每個電器的電流之和。
當通過R1的電流達到3A(有效值)時，R1上的電壓U1(有效值)=0.6V，Um （峰壓）=2的-2次方×0.6V≈O.8V，該交流電壓經晶體二極管VD1（實測小電流時正向管壓降為0.5V）半波整流和電容器C1濾波后，輸出約0.3V直流電壓，此電壓還不能使單向晶閘管‘VS觸發導通（VS觸發閾值電壓為0.6V）。
如果供電發生異常使電流繼續增大，例如達到4A以上時，則R1兩端Um≥2的-2次方×4A×0.2 Ω≈1.1 V，C1輸出電壓達到0.6V以上，VS獲得合適觸發電壓而導通，電磁繼電器K吸合，其常開觸點KH接通交流接觸器KM的電源，由交流接觸器的大容量常閉觸頭自動切斷交流供電回路，實現了“保險絲”功能。
在電路中，R2是一個限流電阻，它保護單向晶閘管的控制電極不受過電流的損壞。當負載短路時，220伏交流電壓幾乎完全施加到R1的兩端。由于R2效應，流經VS控制電極的平均電流不會超過9.9毫安。
如果沒有R2，此時VS將被過電流損壞。R2、R3和C1還構成了防誤操作電路，可有效消除電網中各種瞬時強電流(如彩電、冰箱啟動電流)造成的電子“保險絲盒”誤操作。C1的容量直接影響電子“保險絲盒”的靈敏度。R4和發光二極管VD3構成一個電子“保險絲盒”動作指示電路。SB是一個常閉自復位按鈕開關。電源負載或線路短路故障消除后，只需按下此按鈕開關即可恢復正常供電。
保險絲盒定義:
保險絲盒可分為引線式保險絲盒、汽車保險絲盒。保險絲盒通用注塑材料有：塑料、尼龍、電木、PBT工程塑料。每種材質不同其耐高溫程度不一。在選擇保險盒的過程中，所使用的保險絲的電流大小、保險絲的尺寸要求、保險絲電流越大，與保險盒定徑套的線材就越需要選擇大的線材。 不這樣做的話，保險盒和線材會發熱，成為火災的原因。
保險絲盒分類:
（1）按安裝保險絲的分類，可以分為保險管盒和保險片盒；
（2）按保險絲大小分，可以分為大號保險絲盒，中號保險絲盒，小號保險絲盒；
（3）按材質分，可以分為塑膠保險絲盒，電木保險絲盒；
（4）按環保分，可以分為環保保險絲盒，非環保保險絲盒；
（5）按安裝方式分：可以分為引線式保險絲盒和電路板式保險絲盒，儀表面板安裝保險絲盒；
（6）引線式保險絲盒有(為適合保險絲管尺寸)：5×20mm保險絲盒、6×30mm保險絲盒；
（7）汽車保險絲盒(適用保險絲大小)：小號插片保險盒、中號插片保險絲盒、大號插片保險絲盒；
選用保險絲盒主要看其大小，再看其防火等級能否達到要求及適合保險絲管大小和電流(A)，一般大電流(一般15A以上稱其為大電流)適合用6×30mm保險絲盒、中號插片保險絲盒，線材需要16AWG(1.5平方)以上。
深圳市順?？萍?/a>有限公司代理銷售華德全系列貼片保險絲，溫度保險絲，陶瓷管保險絲，玻璃管保險絲，塑料保險絲以及電力保險絲與合金金品電阻，大量現貨銷售，歡迎咨詢合作。
標簽:保險絲、保險絲盒、保險絲盒工作原理、保險絲盒定義、保險絲盒分類、順?？萍?/span>
保險絲盒（英文稱catch holder）是指安裝保險絲的盒子(也稱為保險絲座)，便于安裝保險絲，其中一些具有防水、防火、耐高溫等性能特點(取決于不同的材料和形狀)。
保險盒工作原理:
交流電子“保險絲盒”的電路如下圖所示，它實際上是一個過流保護開關。220伏交流電經電源變壓器t降壓，經晶體二極管VD2半波整流，經電容C2濾波，輸出約12V直流電，供控制電路工作。
R1是串聯在用戶相線L回路中的檢測電阻，其電阻值僅為0.2ω(可變)；它不會影響主電路。流過它的電流是用戶的每個電器的電流之和。
當通過R1的電流達到3A(有效值)時，R1上的電壓U1(有效值)=0.6V，Um （峰壓）=2的-2次方×0.6V≈O.8V，該交流電壓經晶體二極管VD1（實測小電流時正向管壓降為0.5V）半波整流和電容器C1濾波后，輸出約0.3V直流電壓，此電壓還不能使單向晶閘管‘VS觸發導通（VS觸發閾值電壓為0.6V）。
如果供電發生異常使電流繼續增大，例如達到4A以上時，則R1兩端Um≥2的-2次方×4A×0.2 Ω≈1.1 V，C1輸出電壓達到0.6V以上，VS獲得合適觸發電壓而導通，電磁繼電器K吸合，其常開觸點KH接通交流接觸器KM的電源，由交流接觸器的大容量常閉觸頭自動切斷交流供電回路，實現了“保險絲”功能。
在電路中，R2是一個限流電阻，它保護單向晶閘管的控制電極不受過電流的損壞。當負載短路時，220伏交流電壓幾乎完全施加到R1的兩端。由于R2效應，流經VS控制電極的平均電流不會超過9.9毫安。
如果沒有R2，此時VS將被過電流損壞。R2、R3和C1還構成了防誤操作電路，可有效消除電網中各種瞬時強電流(如彩電、冰箱啟動電流)造成的電子“保險絲盒”誤操作。C1的容量直接影響電子“保險絲盒”的靈敏度。R4和發光二極管VD3構成一個電子“保險絲盒”動作指示電路。SB是一個常閉自復位按鈕開關。電源負載或線路短路故障消除后，只需按下此按鈕開關即可恢復正常供電。
保險絲盒定義:
保險絲盒可分為引線式保險絲盒、汽車保險絲盒。保險絲盒通用注塑材料有：塑料、尼龍、電木、PBT工程塑料。每種材質不同其耐高溫程度不一。在選擇保險盒的過程中，所使用的保險絲的電流大小、保險絲的尺寸要求、保險絲電流越大，與保險盒定徑套的線材就越需要選擇大的線材。 不這樣做的話，保險盒和線材會發熱，成為火災的原因。
保險絲盒分類:
（1）按安裝保險絲的分類，可以分為保險管盒和保險片盒；
（2）按保險絲大小分，可以分為大號保險絲盒，中號保險絲盒，小號保險絲盒；
（3）按材質分，可以分為塑膠保險絲盒，電木保險絲盒；
（4）按環保分，可以分為環保保險絲盒，非環保保險絲盒；
（5）按安裝方式分：可以分為引線式保險絲盒和電路板式保險絲盒，儀表面板安裝保險絲盒；
（6）引線式保險絲盒有(為適合保險絲管尺寸)：5×20mm保險絲盒、6×30mm保險絲盒；
（7）汽車保險絲盒(適用保險絲大小)：小號插片保險盒、中號插片保險絲盒、大號插片保險絲盒；
選用保險絲盒主要看其大小，再看其防火等級能否達到要求及適合保險絲管大小和電流(A)，一般大電流(一般15A以上稱其為大電流)適合用6×30mm保險絲盒、中號插片保險絲盒，線材需要16AWG(1.5平方)以上。
深圳市順?？萍?/a>有限公司代理銷售華德全系列貼片保險絲，溫度保險絲，陶瓷管保險絲，玻璃管保險絲，塑料保險絲以及電力保險絲與合金金品電阻，大量現貨銷售，歡迎咨詢合作。
標簽:保險絲、保險絲盒、保險絲盒工作原理、保險絲盒定義、保險絲盒分類、順?？萍?/span>
