大毅合金電阻RL系列介紹_合金電阻介紹
Time 發布時間: 2022-08-08
Views 瀏覽次數: 1448
大毅合金電阻RL系列
Rating & Characteristic Parameters Table/特性參數表
Type Power
Ratings
Resistance Value
(mR)
Resistance
Tolerance (%)
Operation
Temperature Range(℃)
T.C.R(pmm/℃)
RL12 1/2W 100 ±1% -55~+155 ±200
大毅合金電阻簡介

大毅合金電阻具有較高耐功率0.5W~5W和低溫度系數和和最小功率損耗產品,可提供更低阻值(0.3m ohm)的解決方案,可供客戶多樣化選擇(長邊電極 &四端子),電源操作監控制系統安全和利用電流控制確保電路,符合AEC-Q200標準。

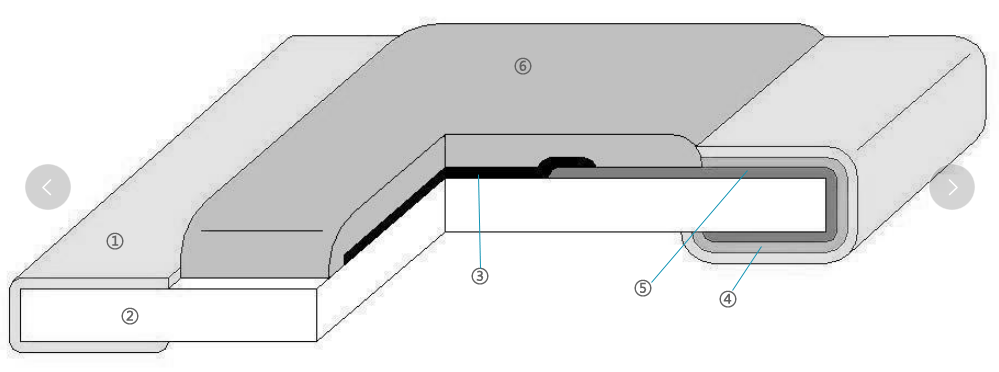

合金電阻產品結構

☆注釋:①Sn Plating:錫鍍層;②Ceramic Substrate:陶瓷基片;③Resistive Element:電阻元件;④Ni  Plating:鎳鍍層;⑤Conductor : (Lead-free ):導線:(無鉛);⑥Over Coat:覆膜。
合金電阻類型名稱
大毅的合金電阻的RL系列有很多不同的產品,我們舉例解釋:如RL12 10 F TN R100
RL:(產品代碼)RL:貼片電阻,
10: (SIze Power Rating)額定功率值;12-1206(3216) 1/2W。
F:  (Tolerance)公差;J- ±5% 和G- ±2% 和F- ±1%。
TN:  (Packaging)封裝;T-Paper Tape:紙膠帶,E-Embossed:型壓花膠帶,N-Lead Free:無鉛。
R100:(Nominal Resistance)理論阻值;3位有效數字,例如5%(E24)R10=0.1Ω4位,例如1%(E96)R100=0.1Ω。
合金電阻尺寸描述

類別 L W C D T
RL12 3.10 ±0.20 1.55 ±0.10 0.50 ±0.30 0.40 ±0.20 0.55 ±0.10

合金電阻特性
特性 特點
RL12
額定功率 1/4W
阻值(mΩ) 100-910
T.C.R(PPM/℃) 100~500mΩ: ±300
501~910mΩ: ±200
±200
溫度工作范圍 -55 ~ +155
電阻公差 ± 1%, ± 2%, ± 5%
絕緣電阻(mΩ) Over 100
工作最大電壓 p*r)1/2
合金電阻儲蓄條件
儲存條件:溫度: 5℃~35℃,濕度:40%~75% ,保質期從生產日期起后的2年內。
