一種貼片式熱敏電阻器
發布時間： 2022-06-23
瀏覽次數： 1352
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列
不論是正溫度系數熱敏貼片電阻器還是負溫度系數熱敏貼片電阻器，在使用時本體都會發熱，特別是使用在通過較大電流的場合，比如抑制浪涌電流功率型NTC熱敏電阻器或者是過電流保護PTC熱敏電阻器等，工作時都會產生大量的熱，這就會使熱敏貼片電阻器本身以及熱敏電阻器的使用環境產生較大影響，例如導電片在焊接到電阻芯片上時會在焊接部位產生氣隙和空洞，氣隙或空洞會受熱膨脹，熱敏貼片電阻器在使用中的冷熱交替會對焊接部位焊接強度和牢固度產生影響，造成產品的可靠性下降。

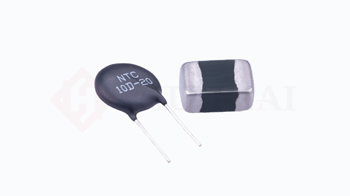

為解決上述問題，出了一種具有新型結構（臥式安裝結構）的熱敏電阻器，這種改進新型結構使得熱敏電阻器既能像傳統直插式熱敏電阻器一樣較好地散熱，不再會受到自身熱量升高而對熱敏電阻器本身和PCB板造成損害，又能使安裝高度大大降低，占用空間大幅減小，產品可靠性也有較大提高，更加方便自動貼裝。
具體來說，這種新型結構的貼片式熱敏電阻器，包括電阻芯片和引線，引線包括上引線和下引線，分別焊接在電阻芯片的上表面和下表面，每根引線沿電阻芯片的表面平行延伸形成引出部，上引線的引出部從焊點延伸超出電阻芯片表面范圍后向下折彎形成下折部，下引線引出部沿下表面平行延伸一段后下折形成下折部，上引線和下引線的下折部向下延伸一段后回折形成回折部，回折部末端向上翻折形成上折部，其中上引線的回折部和下引線的回折部處于同一水平面上。
這款貼片式熱敏電阻器利用引線的回折結構，保證了這類熱敏電阻器在工作時的通風散熱，同時保證了與PCB板的距離，不會對電路板造成損害，而回折的引線結構也保證了安裝的牢固和對電阻器的穩固支撐，同時便于自動貼裝。
