空調電容器拆解（高清圖）與詳細講解故障原因
發布時間： 2022-02-07
瀏覽次數： 5299
次
熱門標簽：
貼片保險絲
陶瓷管保險絲
功率貼片電阻
玻璃管保險絲
精密貼片電阻
防浪涌電阻
超小型保險絲
溫度保險絲
電力保險絲
自恢復保險絲
合金電阻
保險絲
貼片電阻
華德合金電阻MSH系列
車規貼片電阻
低阻值貼片電阻
華德合金電阻HTE系列
華德合金電阻MSTC系列
華德合金電阻STE系列
晶圓電阻
保險電阻
貼片電容
村田貼片電容
電路保護
ESD管
TVS管
大毅合金電阻RLP系列
大毅合金電阻RLM系列
華德合金電阻SFCA系列
華德合金電阻HFCL系列

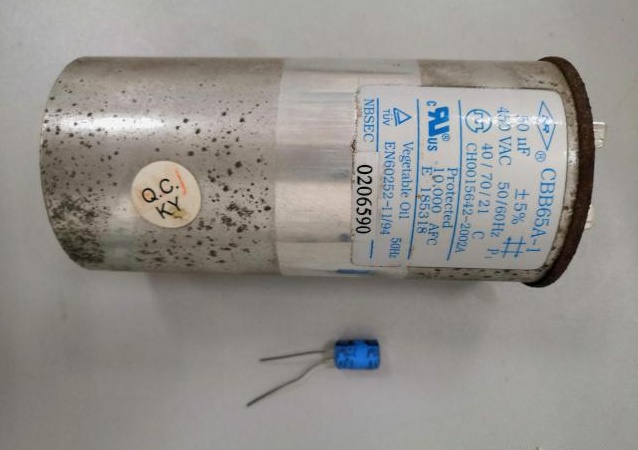

之前介紹了電容器的原理、結構和分類。不同的分類方法可以分為不同的類別。例如，根據介質和材料的不同，分為陶瓷電容器、云母電容器、云母電容器、紙電容器等，根據極性的不同，分為無極性電容器和正負極性電解電容器。電解電容器的容量遠大于非極性電容器。左側非極性電容器為50微米法，右側電解電容器為220微米法。
拆卸左側的非極性電容器，查看內部結構并嘗試找出原因。該電容器是空調室外機的壓縮機起動電容器。許多空調打開后不會制冷或加熱。其中很多都是由電容器故障引起的。在實踐中，我還發現辦公室空調在冬天不會發熱，室外機壓縮機也不會啟動。查詢相關數據后，我猜測電容器可能損壞，更換后恢復正常。
這種電容器的體積相對較大，其容量與電解電容器相比少得可憐。讓我們先看看電容器標簽上各種參數的含義。Cbb65a-1代表金屬化有機薄膜啟動電容器。450VAC，表示交流450V的額定電壓（工作電壓不得超過450V）。工作頻率為50或60 Hz，容量誤差為±5％。產品已通過10000 AFC性能認證。

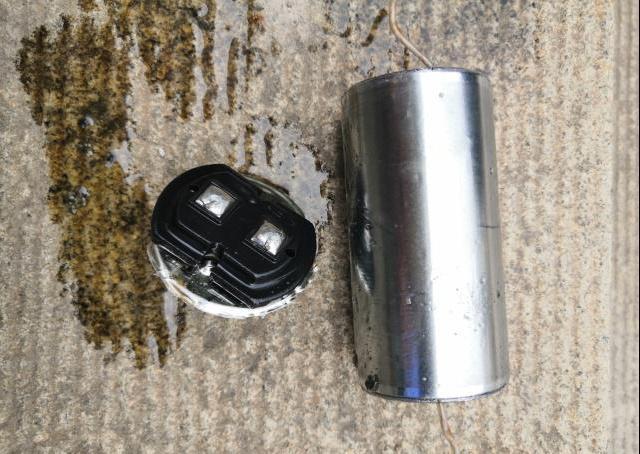

切斷剪線鉗的上邊緣，油就會流出。底部有些腫脹。據推測，內部壓力很大。開一個小缺口，油就會噴出來。引線焊接在上蓋的引線柱上，電容器芯用塑料蓋保護，以防止與鋁殼接觸。此外，上蓋上還有一個凸起的焊點。從包裝工藝的角度來看，應先將其封裝，然后從上蓋的小孔注入蓖麻油（從電容器制造商那里發現蓖麻油），然后焊接并密封注入口。
電容器底部可見防爆槽（電容器底部可見防爆槽）。內部蓖麻油已經變紅，加熱和老化了很長時間。拆開電容器芯后，發現有機膜兩側有一層鋁箔。鋁箔只能從一側到邊緣，以防止短路。
從電容器芯上拆下幾圈后，發現一些鋁箔顏色很淺，懷疑鋁粉脫落，這應該是電容器容量降低的原因。以上是空調電容器的拆卸。通過拆卸，我們可以看到電容器的內部結構和制造方法，這也有助于我們了解電容器容量損失或故障的原因。如果空調壓縮機沒有啟動，可以考慮更換啟動電容器試試?？赡軙?huì)有意想不到的驚喜，省錢，增加知識。
這種電容器的體積相對較大，其容量與電解電容器相比少得可憐。讓我們先看看電容器標簽上各種參數的含義。Cbb65a-1代表金屬化有機薄膜啟動電容器。450VAC，表示交流450V的額定電壓（工作電壓不得超過450V）。工作頻率為50或60 Hz，容量誤差為±5％。產品已通過10000 AFC性能認證。
切斷剪線鉗的上邊緣，油就會流出。底部有些腫脹。據推測，內部壓力很大。開一個小缺口，油就會噴出來。引線焊接在上蓋的引線柱上，電容器芯用塑料蓋保護，以防止與鋁殼接觸。此外，上蓋上還有一個凸起的焊點。從包裝工藝的角度來看，應先將其封裝，然后從上蓋的小孔注入蓖麻油（從電容器制造商那里發現蓖麻油），然后焊接并密封注入口。
電容器底部可見防爆槽（電容器底部可見防爆槽）。內部蓖麻油已經變紅，加熱和老化了很長時間。拆開電容器芯后，發現有機膜兩側有一層鋁箔。鋁箔只能從一側到邊緣，以防止短路。
